Posicionamiento del proyector

Instalación de una pantalla de relación 4:3

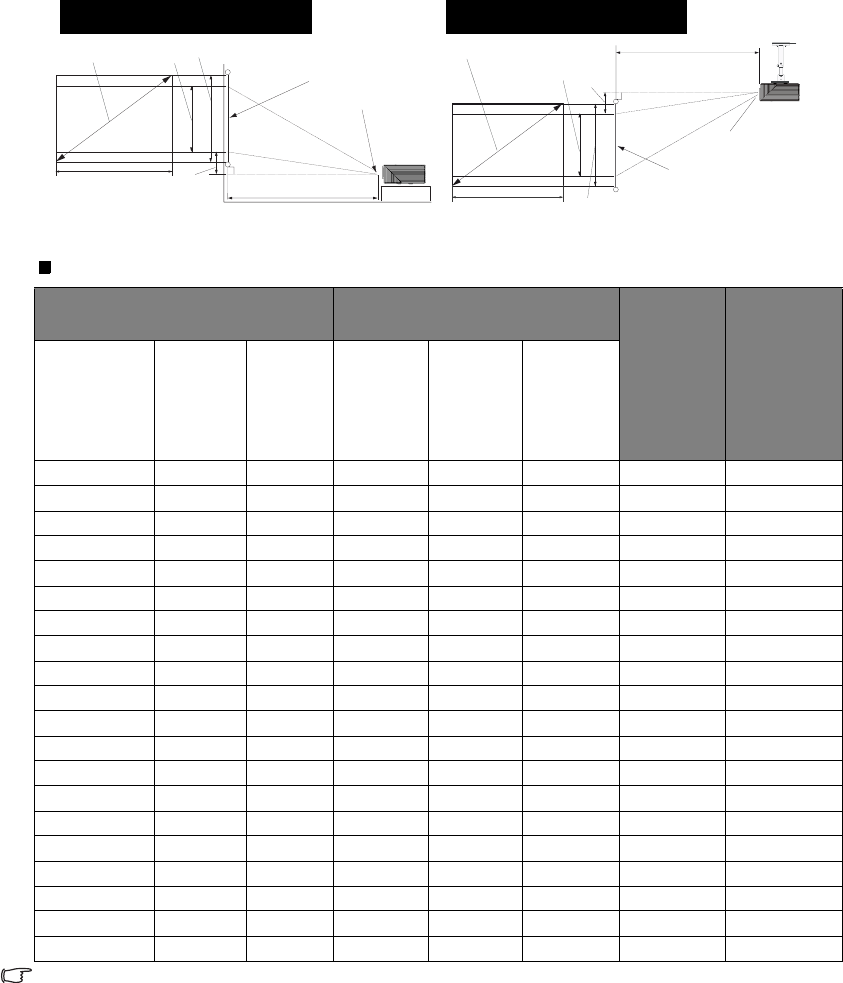

Las ilustraciones y la tabla que aparecen a continuación están dirigidas a usuarios con

una pantalla cuya relación de aspecto sea 4:3 o aquellos que vayan a adquirir una

pantalla para visualizar imágenes proyectadas con una relación 16:9.

La relación de aspecto de la pantalla es 4:3 y la imagen proyectada es 16:9

Las cifras anteriores son aproximaciones que pueden variar ligeramente respecto a las medidas reales.

En la lista sólo se recogen los tamaños de pantalla recomendados. Si el tamaño de su pantalla no

aparece en la tabla, por favor, póngase en contacto con su proveedor para solicitar ayuda.

<A>

<B>

<H>

<C>

<E>

<D>

<F>

<G>

<F>: Pantalla <G>: Centro de la lente

Instalación en el suelo

<A>

<B>

<H>

<C>

<E>

<D>

<F>

<G>

<F>: Pantalla <G>: Centro de la lente

Instalación en el techo

Dimensiones de la pantalla

Distancia de proyección

<D> [cm]

Posición

más

baja/

más alta

de la

lente <E>

[cm]

Altura de

la imagen

<H> [cm]

Diagonal

<A>

[pulg. (cm)]

Altura

<B> [cm]

Ancho

<C>

[cm]

Distancia

mín. (con

máx.

zoom)

Media

Distancia

máx. (con

mín.

zoom)

30 (76) 46 61 134 167 200 4,3 34

40 (102) 61 81 178 223 267 5,7 46

50 (127) 76 102 223 278 334 7,1 57

60 (152) 91 122 267 334 401 8,6 69

70 (178) 107 142 312 389 467 10,0 80

80 (203) 122 163 356 445 534 11,4 91

90 (229) 137 183 401 501 601 12,9 103

100 (254) 152 203 445 556 668 14,3 114

110 (279) 168 224 490 612 734 15,7 126

120 (305) 183 244 534 668 801 17,1 137

130 (330) 198 264 579 723 868 18,6 149

140 (356) 213 284 623 779 935 20,0 160

150 (381) 229 305 668 835 1001 21,4 171

160 (406) 244 325 712 890 1068 22,9 183

170 (432) 259 345 757 946 1135 24,3 194

180 (457) 274 366 801 1001 1202 25,7 206

190 (483) 290 386 846 1057 1269 27,1 217

200 (508) 305 406 890 1113 1335 28,6 229

250 (635) 381 508 1113 1391 1669 35,7 286

300 (762) 457 610 1335 1669 2003 42,9 343
